ஒரு RCBO (மிகை மின்னோட்டப் பாதுகாப்புடன் கூடிய எஞ்சிய மின்னோட்டத் துண்டிப்பான்) என்பது, IEC 61009-1 தரநிலைக்கு இணங்க, எஞ்சிய மின்னோட்டத்தைக் கண்டறிதல், மிகைச்சுமை மற்றும் குறுக்குச் சுற்றுப் பாதுகாப்பு ஆகியவற்றை ஒரே 18 மிமீ தொகுதியில் ஒருங்கிணைக்கிறது. இதில் மிக முக்கியமான குறியீடு RCD வகையாகும். ஆஸ்திரேலியாவில் புதிய நிறுவல்களுக்கு வகை AC இனி அனுமதிக்கப்படுவதில்லை மற்றும் இங்கிலாந்தில் இது கட்டுப்படுத்தப்பட்டுள்ளது. இதனால், பல நவீன பயன்பாடுகளுக்கு வகை A RCBO-க்கள் விரும்பத்தக்க தேர்வாக அமைகின்றன.
RCBO எவற்றிலிருந்து பாதுகாக்கிறது
ஒரே 18 மிமீ ஸ்லாட்டில் உள்ள இரண்டு சாதனங்களுக்குப் பதிலாக ஒரு RCBO பயன்படுத்தப்படுகிறது. இது லைன் மற்றும் நியூட்ரலுக்கு இடையிலான சமநிலையின்மையைக் கண்காணிப்பதுடன், அதிகப்பளு மற்றும் குறுக்குச் சுற்று ஏற்படும்போதும் துண்டிக்கிறது. IET வழிகாட்டுதலின்படி , ஒரு RCD ஆனது ஃபெரைட் டொராய்டு மையத்தைச் சுற்றிச் சுற்றப்பட்ட சுருள்களைப் பயன்படுத்துகிறது; இதில் பாதுகாக்கப்பட்ட மின்சுற்றின் அனைத்து நேரடிக் கடத்திகளும் எஞ்சிய-மின்னோட்ட உணரும் அமைப்பைக் கடந்து அமைந்துள்ளன.
அந்த வடிவமைப்பு காரணமாகவே, அந்தச் சாதனம் சுமை மின்னோட்டத்திற்குப் பதிலாகக் கசிவு மின்னோட்டத்திற்குப் பதிலளிக்கிறது. வெளியே செல்லும் மின்னோட்டம், திரும்பி வரும் மின்னோட்டத்துடன் பொருந்தாதபோது, அந்த வேறுபாடு ட்ரிப் சுருளில் ஒரு மின்னழுத்தத்தைத் தூண்டி, இணைப்புகள் திறக்கின்றன.
மிகைமின்னோட்டப் பகுதி வேறுபட்ட கொள்கையின் அடிப்படையில் செயல்படுகிறது. ஒரு பைமெட்டல் பட்டை மெதுவான மிகைச்சுமைகளைக் கையாளுகிறது, மற்றும் ஒரு காந்த உறுப்பு குறுக்குச் சுற்றுகளைக் கையாளுகிறது, இங்குதான் B அல்லது C வளைவுக் குறியீடு வருகிறது.
அகலம் என்பது இந்த வாதத்தின் மற்றொரு பாதியாகும். ஒரு 1P+N அலகு, ஒரு MCB எடுக்கும் அதே இடமான ஒரு 18 மிமீ மாட்யூலை ஆக்கிரமிக்கிறது, எனவே ஒரு பெரிய உறை இல்லாமல், ஒரு முழு போர்டையும் ஒவ்வொரு சர்க்யூட்டிற்குமான கசிவுப் பாதுகாப்பிற்கு மாற்ற முடியும்.
வகை A அல்லது வகை AC: இணக்கத்தைத் தீர்மானிக்கும் குறியீடு
BS 7671-இன் ஒழுங்குமுறை 531.3.3, சுமை மின்னோட்டத்தில் DC கூறு இல்லை என அறியப்பட்ட நிலையான உபகரணங்களில் மட்டும் வகை AC சாதனங்களின் பயன்பாட்டைக் கட்டுப்படுத்துகிறது. இந்தத் தரநிலையின் தற்போதைய பதிப்பான BS 7671:2018+A4:2026, 15 ஏப்ரல் 2026 முதல் நடைமுறையில் உள்ளது மற்றும் இது IET மற்றும் BSI ஆகியோரால் கூட்டாக வெளியிடப்பட்டது.
நவீன சுமைகளில் டைப் AC RCBO சென்சிங் ஏன் தோல்வியடைகிறது?
அந்தக் கட்டுப்பாட்டைக் கவனமாகப் படியுங்கள். ஒரு சாக்கெட் மின்சுற்று, பயனர் செருக விரும்பும் எதையும் வழங்க முடியும், எனவே அதன் சுமை மின்னோட்டத்தின் DC உள்ளடக்கத்தை யாராலும் உறுதியாக அறிய முடியாது. நடைமுறையில், இந்த விதி கிட்டத்தட்ட ஒவ்வொரு இறுதி மின்சுற்றையும் 'டைப் A' மின்சுற்றிற்குச் செலுத்துகிறது.
இதற்கான தொழில்நுட்பக் காரணம் உணர்திறன் குறைதல் ஆகும். ஒரு வகை AC சென்சார், சைனசாய்டல் AC எஞ்சிய மின்னோட்டத்திற்கு மட்டுமே பதிலளிக்கும். ஒரு ஸ்விட்ச்-மோட் பவர் சப்ளை அல்லது ஒரு LED டிரைவரிலிருந்து ஒரு DC கூறினைச் சேர்க்கும்போது, அதன் உள்ளகம் பகுதியளவு நிறைவுறலாம். அதனால், அந்தச் சாதனம் செயல்படத் தாமதிக்கலாம் அல்லது முற்றிலும் செயல்படத் தவறலாம்.
பயன்பாட்டிற்கான கட்டுப்பாடு, விற்பனைத் தடை அல்ல.
ஆனாலும், இதில் உள்ள வார்த்தைகளைக் கவனியுங்கள். இது பயன்பாட்டிற்கான ஒரு கட்டுப்பாடே தவிர, ஒரு பொருளுக்குத் தடை அல்ல. இங்கிலாந்தில் டைப் ஏசி யூனிட்களை விற்பது சட்டப்பூர்வமாகவே உள்ளது, இதனால்தான் வாங்குபவர்கள் அவற்றை இன்னும் கலவையான சரக்குகளாகப் பெறுகிறார்கள்.

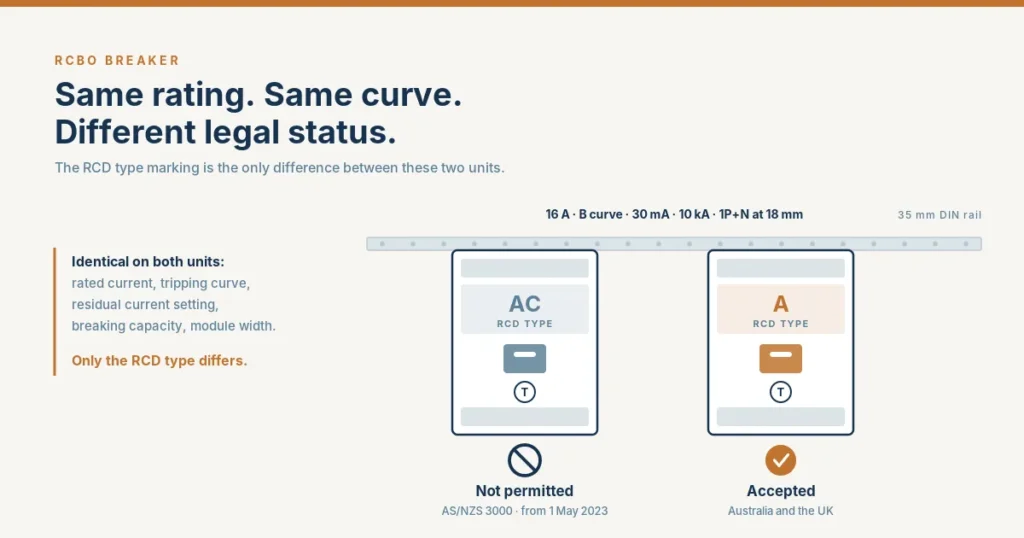

ஆஸ்திரேலியா அவற்றை வெறுமனே கட்டுப்படுத்துவதோடு நின்றுவிடவில்லை. AS/NZS 3000:2018 (வயர் இணைப்புகள் விதிகள்)-இன் பிரிவு 2.6.2.2.2-இன் படி, 1 மே 2023 முதல் ஆஸ்திரேலியாவில் எங்கும் டைப் AC RCD-கள் நிறுவப்படக்கூடாது, மேலும் டைப் A, டைப் B மற்றும் டைப் F சாதனங்கள் மட்டுமே பொருத்தப்படலாம்.
ஆஸ்திரேலியாவின் டைப் ஏசி தடை மற்றும் அதன் இரண்டு தேதிகள்
மேற்கு ஆஸ்திரேலியாவின் கட்டிடம் மற்றும் எரிசக்திப் பிரிவு இதற்கான காரணத்தைத் தெளிவாகக் கூறுகிறது: மின்னணுவியல், சூரிய மின் உற்பத்தி மற்றும் அதுபோன்ற தயாரிப்புகள் தற்போது மின்சுற்றுகளில் ஒரு குறிப்பிடத்தக்க DC கூறினை அறிமுகப்படுத்துகின்றன; இதனைக் கண்டறியும் வகையில் AC வகை சென்சார்கள் ஒருபோதும் வடிவமைக்கப்படவில்லை.
மாற்றத்திற்கான காலவரிசையைப் புரிந்துகொள்வது பயனுள்ளது, ஏனெனில் அது அடிக்கடி குறிப்பிடப்படும் இரண்டு தேதிகளை விளக்குகிறது. AS/NZS 3000-க்கான திருத்தம் 2, 30 ஏப்ரல் 2021 அன்று வெளியிடப்பட்டது. அதில், இரண்டு வகைகளில் ஏதேனும் ஒன்றை நிறுவுவதற்காக 24 மாத கால அவகாசம் வழங்கப்பட்டது. அந்தக் கால அவகாசம் 30 ஏப்ரல் 2023 அன்று முடிவடைந்தது.
வகை A விதி எந்தெந்த நிறுவல்களுக்குப் பொருந்தும்
தற்காலிக வழங்கல்களும் இந்த விதியின் கீழ் வருகின்றன. கட்டுமானத் தளத்தில் பயன்படுத்தப்படும் மின்னணு சாதனங்கள் நேரடியாக மின் கம்பங்களில் செருகப்படுவதால், அவை நிறுவல்களாகக் கருதப்படுகின்றன.
AS/NZS 3000 ஒரு கூட்டுத் தரநிலை என்பதால், நியூசிலாந்தும் அதே வயரிங் விதிகளின் கீழ் வருகிறது. ஒரு வகை A சாதனம், ஆஸ்திரேலியத் தடை மற்றும் இங்கிலாந்தின் குறுகிய கட்டுப்பாடு ஆகிய இரண்டிற்கும் இணங்குகிறது. இதன் காரணமாகவே, ஏற்றுமதியாளர்கள் இரண்டு வகைகளுக்குப் பதிலாக ஒரே ஒரு வகையை அதிகளவில் கையிருப்பு வைக்கின்றனர்.
அமலாக்கம் என்பது வெறும் கோட்பாட்டு ரீதியானது அல்ல. 2023 ஆம் ஆண்டு வழிகாட்டுதலில், குயின்ஸ்லாந்தின் மின்சாரப் பாதுகாப்பு அலுவலகம், ஏற்கனவே நடைபெற்று வரும் திட்டங்களுக்கு AS/NZS 3000 திருத்தம் 2 விதிகளை எந்த விலக்கும் இன்றி அமல்படுத்தும் என்று உறுதிப்படுத்தியதுடன், தவறான பாதுகாப்பு சுவிட்ச் வகையைப் பொருத்துவது என்பது, 2002 ஆம் ஆண்டு மின்சாரப் பாதுகாப்புச் சட்டத்தின் கீழ் ஒரு ஒப்பந்ததாரர் தனது கடமைகளை நிறைவேற்றத் தவறியதற்குச் சமம் என்றும் எச்சரித்தது.
ஒரு ஏற்றுமதியாளரைப் பொறுத்தவரை, இடர் என்பது தளத்திற்கு முந்தைய நிலையிலேயே உள்ளது. 'டைப் ஏ' வகைக்கு மாறியுள்ள ஒரு சந்தைக்கு 'டைப் ஏசி' வகை சரக்குகளை எடுத்துச் செல்லும் ஒரு விநியோகஸ்தர், சட்டப்படி நிறுவ முடியாத சரக்குகளைக் கைவசம் வைத்திருக்க வேண்டிய நிலைக்குத் தள்ளப்படுகிறார். மேலும், அதற்கான செலவு மின்சாரப் பணியாளருக்குப் பதிலாக விநியோகச் சங்கிலியின் மீதே விழுகிறது.
மாற்றுப் பணியில் தெரிந்துகொள்ள வேண்டிய ஒரு சிறப்பு அம்சம் உள்ளது. சரியான செயல்பாடு உறுதிசெய்யப்பட்டால், ஒரு நிலையான இடத்தில் உள்ள சாக்கெட் அவுட்லெட், விளக்கு அல்லது ஹீட்டரை மாற்றுவதற்கு மட்டும் தற்போதுள்ள RCD-ஐ மாற்ற வேண்டிய அவசியமில்லை.
ஆர்டர் செய்வதற்கு முன் RCBO தரவுத்தாளை எவ்வாறு படிப்பது
ஒரு சாதனம் இலக்கு சந்தைக்குப் பொருத்தமானதா என்பதை ஐந்து விவரக்குறிப்பு அம்சங்கள் தீர்மானிக்கின்றன:
ஆர்சிடி வகை
மீதமுள்ள தற்போதைய மதிப்பீடு
ட்ரிப்பிங் வளைவு
உடைக்கும் திறன்
கம்ப கட்டமைப்பு
ஆஸ்திரேலிய ஒழுங்குமுறை ஆணையங்கள் 2023-ல் ஆறாவதாக ஒன்றைச் சேர்த்தன. ஒழுங்குமுறை இணக்க முத்திரை அல்லது ஒப்புதல் எண்ணைக் கொண்ட RCD-கள் மட்டுமே ஆஸ்திரேலிய நிறுவல்களில் பயன்படுத்தப்படலாம்.
சந்தைப் பொருத்தத்தைத் தீர்மானிக்கும் ஆறு RCBO குறியீடுகள்
இந்தப் பட்டியலை வரிசைப்படிப் பாருங்கள், ஏனெனில் ஒவ்வொரு வரியும் தேடலைச் சுருக்குகிறது. வகை முதலில் வருகிறது, ஏனெனில் மற்றபடி சரியான ஒரு சாதனத்தை இலக்குச் சந்தையில் சட்டவிரோதமாக்கக்கூடிய ஆறு காரணிகளில் அது ஒன்று மட்டுமே. மீதமுள்ள ஐந்து காரணிகளும் சட்ட இணக்கத்தைக் காட்டிலும் பொறியியல் பொருத்தப்பாட்டையே சார்ந்தவை.
குறித்தல்
என்ன சரிபார்க்க வேண்டும்
பொதுவான விவரக்குறிப்பு
ஆர்சிடி வகை
புதிய வேலைக்கு A, B அல்லது F எனத் தட்டச்சு செய்யவும்.
வகை A
எஞ்சிய மின்னோட்டம்
கூடுதல் பாதுகாப்பு நிலை
30 mA வில்
ட்ரிப்பிங் வளைவு
சுமை திடீர் அதிகரிப்பு நடத்தை
பி அல்லது சி
உடைக்கும் திறன்
வருங்காலப் பழுது மின்னோட்டத்திற்கு எதிரான ஐசிஎன்
6 kA அல்லது 10 kA
துருவ
தொகுதி அகலம் மற்றும் நடுநிலை நிலைமாற்றம்
18 மிமீ-இல் 1P+N
அங்கீகார முத்திரை
இலக்கு சந்தை ஏற்பு
RCM அல்லது ஒப்புதல் எண்
B வளைவு அல்லது C வளைவு: சுமைக்கு ஏற்ப பயணப் பட்டையைப் பொருத்துதல்
வகைத் தேர்வை விட வளைவுத் தேர்வு அதிக ஆர்டர்களைத் தடம் புரளச் செய்கிறது. IEC 60898-1-இன் கீழ், ஒரு B வளைவானது மதிப்பிடப்பட்ட மின்னோட்டத்தின் 3 முதல் 5 மடங்கு அளவில் காந்தப் பட்டையில் திறக்கிறது மற்றும் மின்தடை மற்றும் விளக்குச் சுமைகளுக்குப் பொருத்தமானது, அதேசமயம் ஒரு C வளைவானது மின்மாற்றி மற்றும் மோட்டார் உள்ளீட்டு மின்னோட்டத்திற்காக மதிப்பிடப்பட்ட மின்னோட்டத்தின் 5 முதல் 10 மடங்குக்கு இடையில் துண்டிக்கப்படுகிறது.
துருவ உள்ளமைவையும் வெளிப்படையாகக் குறிப்பிடவும். மாட்யூல் அகலம் மட்டும், நியூட்ரல் ஸ்விட்ச் செய்யப்பட்டுள்ளதா அல்லது உணரப்படுகிறதா என்பதை உங்களுக்குத் தெரிவிக்காது, மேலும் இந்த இரண்டு உள்ளமைவுகளும் TT அல்லது PME மின்வழங்கலில் வித்தியாசமாகச் செயல்படுகின்றன.
RCBO என்பது மிகைமின்னோட்டப் பாதுகாப்புடன் கூடிய எஞ்சிய மின்னோட்டத் துண்டிப்பான் (residual current breaker with overcurrent protection) என்பதன் சுருக்கமாகும். இந்தச் சாதனம் IEC 61009-1 தரநிலையின்படி தயாரிக்கப்படுகிறது, மேலும் இது RCCB மற்றும் MCB ஆகியவை தனித்தனியாகச் செய்யும் பணிகளை ஒருங்கிணைக்கிறது. இது புவிக்கசிவு, மிகைச்சுமை மற்றும் குறுக்குச் சுற்று ஆகியவற்றைக் கண்டறிகிறது, மேலும் இது பொதுவான 1P+N வடிவத்தில் உள்ள ஒரு 18 மிமீ DIN ரெயில் மாட்யூலில் பொருந்துகிறது.
MCB-க்கு பதிலாக RCBO-ஐப் பொருத்த முடியுமா?
இயந்திர ரீதியாக இது பெரும்பாலும் பொருந்தினாலும், இது ஒன்றிற்கு ஒன்று மாற்றீடு அல்ல. மாற்றப்படும் பாகம், அது பொருத்தப்படும் நுகர்வோர் சாதனத்திற்குப் பொருத்தமானதாக இருக்க வேண்டும். மேலும், வெவ்வேறு பிராண்டுகளின் பாகங்களைக் கலப்பது, அந்த அமைப்பை உற்பத்தியாளரின் வகை-சோதனை செய்யப்பட்ட வடிவமைப்பிலிருந்து விலக்கிவிடும். இந்த மாற்றத்திற்கு முன்னும் பின்னும் மின்சுற்றைச் சோதிக்க வேண்டும், எனவே இங்கிலாந்தில் பெரும்பாலான சந்தர்ப்பங்களில் இது அறிவிக்கப்பட வேண்டிய ஒரு பணியாகும்.
ஒவ்வொரு மின்சுற்றுக்கும் RCBO தேவையா?
எப்போதும் அப்படியிருப்பதில்லை, ஆனாலும் போக்கு அப்படித்தான் செல்கிறது. ஒரு RCBO ஒரு கோளாறை ஒரு மின்சுற்றுக்குள் கட்டுப்படுத்துகிறது, ஆனால் ஒரு பகிரப்பட்ட RCCB அதன் பஸ்பாரில் உள்ள ஒவ்வொரு மின்சுற்றையும் துண்டித்துவிடுகிறது. ஒரு போர்டு சுமார் பன்னிரண்டுக்கும் மேற்பட்ட வழிகளில் மின்சாரத்தைக் கடத்தும் போது, MCB-களுக்கு மின்சாரம் வழங்கும் ஒரு பகிரப்பட்ட RCCB-யின் பாகங்கள் பொதுவாக மலிவானதாக இருக்கும். எனவே, செலவு மற்றும் தொடர்ச்சிக்கு இடையிலான ஒப்பீட்டே இங்குத் தேர்வாகும்.
RCBO மற்றும் RCD-க்கு இடையே உள்ள வேறுபாடு என்ன?
RCD என்பது எஞ்சிய மின்னோட்டத்தைக் கண்டறியும் எந்தவொரு சாதனத்திற்குமான குடும்பப் பெயராகும், மேலும் இது RCCB-கள் மற்றும் RCBO-கள் இரண்டையும் உள்ளடக்கியது. RCBO என்பது அந்தக் குடும்பத்தில் ஒருங்கிணைந்த மிகைமின்னோட்டப் பாதுகாப்பைக் கொண்ட ஓர் உறுப்பாகும். ஒரு RCCB-க்குத் தனியாக மிகைச்சுமை அல்லது குறுக்குச் சுற்று முறிவு எதுவும் இல்லை, எனவே கேபிளைப் பாதுகாக்க அது MCB-களுடன் இணைந்து செயல்பட வேண்டும்.
ஒற்றைத் துருவ ஆர்.சி.பி.ஓ-க்கள் பாதுகாப்பானவையா?
அவை சான்றளிக்கப்பட்டவை, ஆனால் இரட்டைத் துருவ அலகுகளிலிருந்து மாறுபட்டுச் செயல்படுகின்றன. நியூட்ரல் சென்சிங் கொண்ட ஒரு ஒற்றைத் துருவ சாதனம், நியூட்ரல்-டு-எர்த் பழுதைக் கண்டறிந்தாலும், லைன் கடத்தியை மட்டுமே துண்டிக்கிறது. ஒரு TT அல்லது PME அமைப்பில், இரண்டு கடத்திகளும் துண்டிக்கப்படுவதற்காகப் பல வடிவமைப்பாளர்கள் இரட்டைத் துருவத்தையே விரும்புகிறார்கள். மாட்யூல் அகலத்தை மட்டும் பார்க்காமல், துருவக் குறியீட்டையும் சரிபார்க்கவும்.
ஒரு RCBO-க்கு என்ன முறிவுத் திறன் இருக்க வேண்டும்?
மின்பலகையில் ஏற்படக்கூடிய பழுது மின்னோட்டத்திற்கு ஏற்ப ICN-ஐப் பொருத்தவும். வீட்டு விநியோகத்தில் 6 kA என்பது பொதுவானது, அதேசமயம் ஒரு பெரிய மின்மாற்றிக்கு அருகில் அல்லது மின் வழங்கல் இறுக்கமாக இருக்கும் இடங்களில் 10 kA கூடுதல் இடவசதியை அளிக்கிறது. இந்த மதிப்பீடு, குறிப்பிடப்பட்ட ஒரு குறிப்புச் சுற்றுப்புற வெப்பநிலையில் IEC 61009-1-க்கு இணங்க சரிபார்க்கப்படுகிறது, எனவே ஒரு சூடான மின்பலகை உண்மையான செயல்பாட்டை மாற்றக்கூடும்.
கீழே வரி
RCBO-வின் முடிவு இப்போது இரண்டு அடுக்குகளைக் கொண்டுள்ளது. மின்சார அடுக்கு நமக்கு நன்கு பரிச்சயமானது: மதிப்பிடப்பட்ட மின்னோட்டம், வளைவு, முறிவுத் திறன் மற்றும் துருவங்களின் எண்ணிக்கை. ஒழுங்குமுறை அடுக்கு புதியது மற்றும் குறைவான நெகிழ்வுத்தன்மை கொண்டது, ஏனெனில் ஐந்து ஆண்டுகளுக்கு முன்பு ஒரு நிலையான இருப்புப் பொருளாக இருந்த ஒரு கருவியை ஆஸ்திரேலியாவில் நிறுவவே முடியாது, மேலும் அதை இங்கிலாந்தில் உள்ள ஒரு சாக்கெட் சுற்றிலும் பயன்படுத்த முடியாது. விலையைச் சரிபார்ப்பதற்கு முன், வகை குறியீட்டைச் சரிபார்க்கவும். TOMZN, அதன் தயாரிப்பு வரிசையில் உள்ள ஒவ்வொரு கருவிக்கும் IEC 61009-1-க்கு இணங்க RCD வகை, வளைவு மற்றும் ICN ஆகியவற்றை வெளியிடுகிறது.
